量测和输出系统

功能帮助 仿真工作台基础功能

CloudPSS提供了灵活的量测方法及量测/输出元件供用户使用。

电气量量测方法

对于电气量(电压、电流、功率等)的量测主要有两种方法：

例如要实现对某一电阻的电流测量可拖拽电流表与该电阻串联，并设置该电流表输出信号名称，或在该电阻的参数设置->Monitoring填写Branch Current [kA]对应的标签名称，如图所示。量测所得的信号或引脚可进一步连接至其余的控制、电气或输出元件。

电流测量
采用电流表测量电流
电流测量
采用内部量输出得到电流测量信号

信号整理

某些元件的量测信号为多维信号，例如三相交流电压源->Monitoring->3 Phase Source Votage Vector所对应的信号即为3维信号。用户若需要其中某一维的信号，如A相，则可利用控制-基础->多路信号分离进行信号拆分，详见多路信号分离元件说明。同理，若要将多路信号合并为多维信号进行绘图，则可利用控制-基础->多路信号合并进行信号合并，详见多路信号合并元件说明。

信号输出

为实现对某一信号的输出显示，必须同时加入输出通道与示波器分组两种元件。输出通道对输入信号进行采集并传递至示“波器分组”元件，其输入端口可以为元件的输出引脚，也可以为以#号开头的量测信号名称。注意输入引脚的维数与信号维数需匹配。单击波器分组元件可显示输出通道名称，勾选对应的名称即可在该示波器分组内显示该信号。在一个仿真工程文件内，输出通道和示波器分组理论上可存在任意个，用户可根据待输出信号的类型、大小范围等合理设置“示波器分组”所勾选的信号，便于仿真结果分析。

示波器窗口类型

CloudPSS提供了四种示波器窗口类型，用户可选择每个示波器的显示模式，如下图所示。

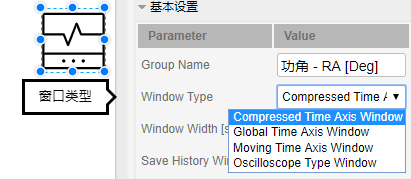

示波器模式选择
示波器显示模式选择
一共有四种模式可选，其含义分别如下：

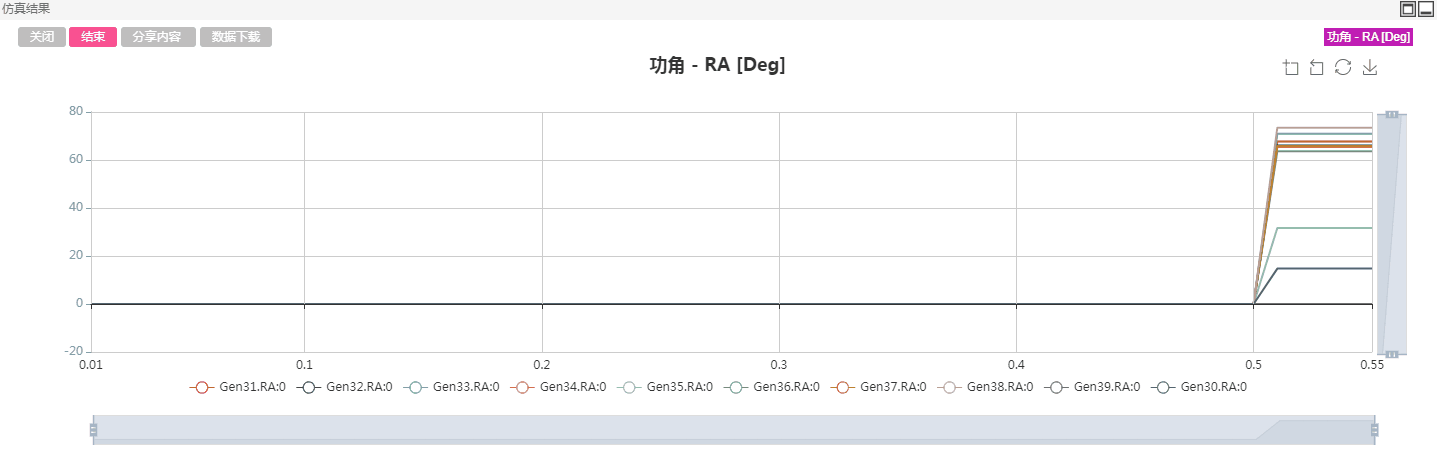

  1. Compressed Time Axis Window: 默认模式，时间坐标轴最大值随仿真时间变化，最小值为仿真开始时间不变，如下图所示。

    输出1号
    Compressed Time Axis Window模式演示

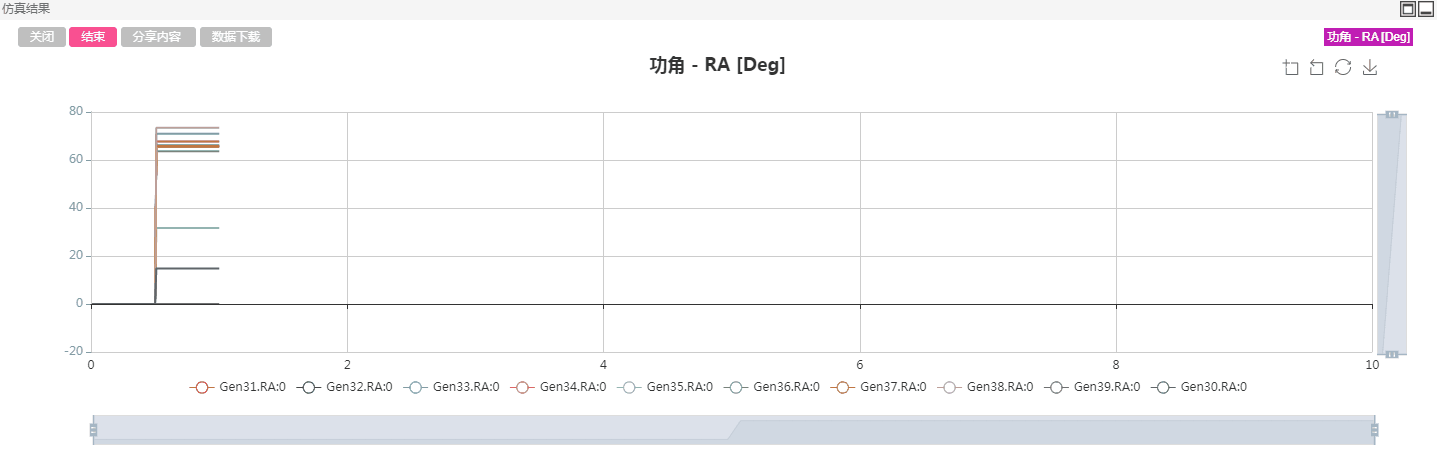

  2. Global Time Axis Window: 时间坐标轴最大值为仿真结束时间不变，最小值为仿真开始时间不变，如下图所示。

    输出2号
    Global Time Axis Window模式演示

  3. Moving Time Axis Window: 默认模式，时间坐标轴最大值随仿真时间变化，时间坐标轴范围为参数Window Width指示的值，如下图所示。

    Moving
    Moving Time Axis Window示波器参数
    输出3号
    Moving Time Axis Window模式演示

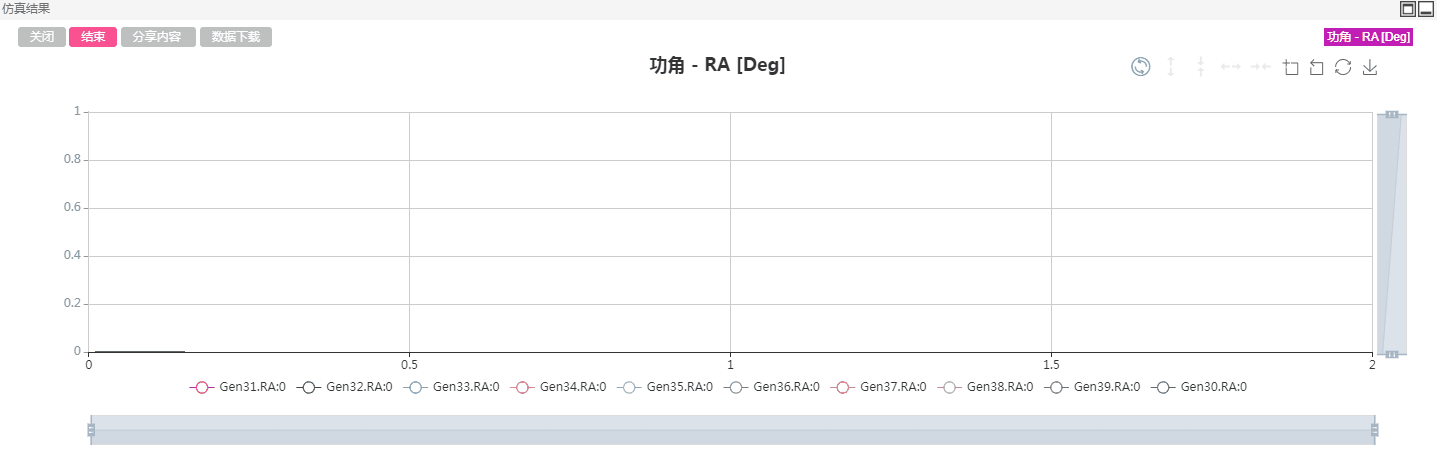

  4. Oscilloscope Time Axis Window: 与示波器显示模式相近，仿真窗口时间轴范围为Window Width指示的值，如下图所示。

    输出4号
    Oscilloscope Time Axis Window模式演示

结果下载

仿真运行结束后（需手动点击结束按钮），可在弹出的波形展示界面中选择数据下载，即可选择相应的数据通道进行下载。

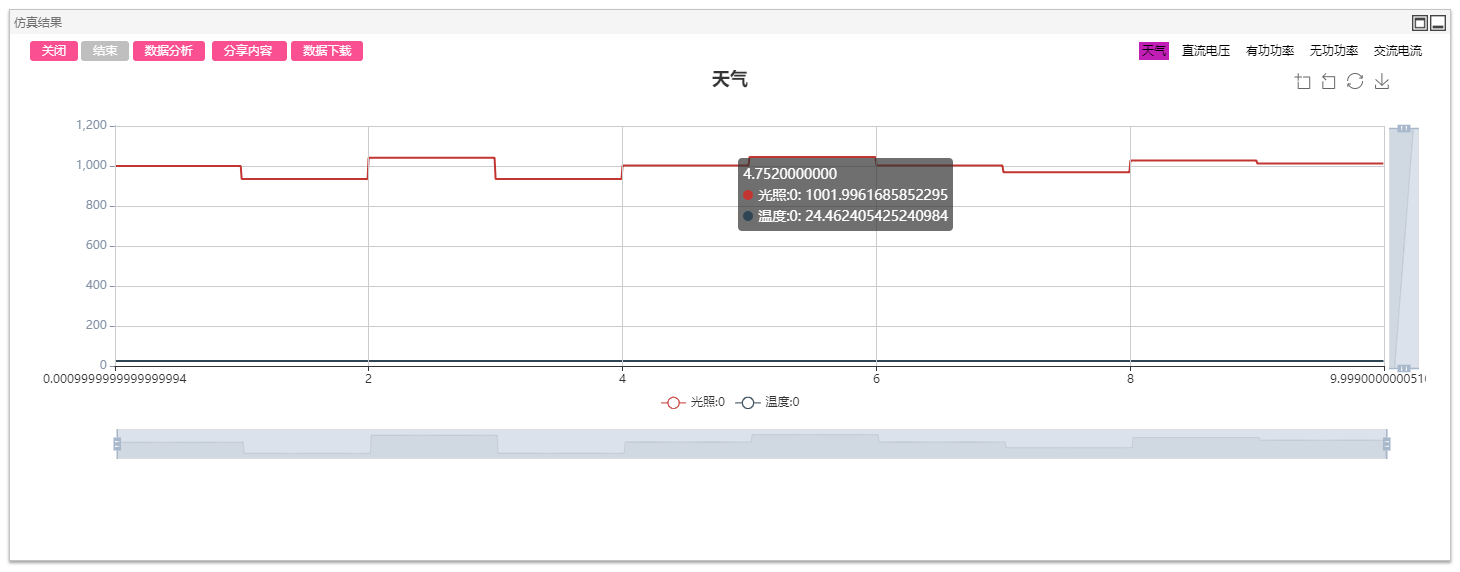

波形展示
波形展示界面

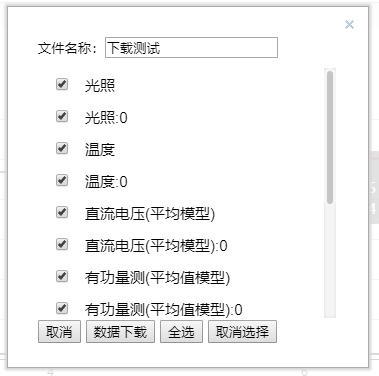

数据下载
数据下载界面

只有保存后的算例工程才可进行数据下载。

下载的数据为经过压缩存储的数据格式。可通过以下MatLab代码进行解析。解析后每个通道的数据存储在结构体Ch_X中（X为序号，Ch_X.Name为通道名称，Ch_X.Data为通道数据。）

若解析代码报错，请重新下载最新的代码进行尝试。

将数据导入 MatLabCloudPSSDataImport.m
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
clear;
clc;

[fname,pname]=uigetfile('*.*','open');
filename = strcat(pname,fname);

fid = fopen(filename,'r','n','utf-8');
config = fgetl(fid);
data = fscanf(fid,'%f');
fclose(fid);


textcell = regexp(config,'<[|]>','split');

starttime = textcell{1};
tempcell = regexp(starttime, '=', 'split');
Tstart = str2double(tempcell{2});

endtime = textcell{2};
tempcell = regexp(endtime, '=', 'split');
Tend = str2double(tempcell{2});

ChannelNo = length(textcell) - 2;

dataloc = 1;
for ptr = 1: ChannelNo
    loc = ptr + 2;
    temp = textcell{loc};
    tempcell = regexp(temp, '=', 'split');
    ChannelName{ptr} = tempcell{1};
    tempNum= regexp(tempcell{2}, ',', 'split');
    ChannelSpTime(ptr) = str2double(tempNum{1});
    ChannelPointNum(ptr) = str2double(tempNum{2});
    %generate Channel
    ChNo = sprintf('Ch_%d',ptr);
    Channel{ptr} = ChNo;
    %generate Channel Name
    eval(sprintf('%s.Name = ChannelName{ptr};',ChNo));
    %initialize Channel Data
    eval(sprintf('%s.Data = zeros(ChannelPointNum(ptr),2);',ChNo));
    %generate Timeline
    deltaT = 1/ChannelSpTime(ptr);
    timeline = (Tstart + deltaT):deltaT:(Tstart + deltaT*ChannelPointNum(ptr));
    timeline = timeline.';
    eval(sprintf('%s.Data(:,1)= timeline;',ChNo));
    eval(sprintf('%s.Data(:,2)= data(dataloc:(dataloc-1)+ChannelPointNum(ptr));',ChNo));

    %%
    dataloc = dataloc + ChannelPointNum(ptr);
end


disp('导入完成!');

for ptr = 1: ChannelNo
    fprintf('Ch_%d -> %s\n',ptr,ChannelName{ptr});
end

clear Channel ChannelNo ChannelPointNum ChannelSpTime ChNo config data dataloc deltaT endtime fid filename fname loc pname ptr starttime temp tempcell tempNum Tend textcell timeline Tstart ans
