参数及引脚：编辑系统参数
功能帮助 仿真工作台基础功能
系统参数编辑方法
点击右侧格式面板中的“系统参数/变量”，然后选择“编辑系统参数/变量”，即可进入系统参数/变量编辑窗口，如下图所示：
添加、编辑、删除参数分组
点击“添加分组”即可添加新的系统参数分组，参数分组有利于对参数属性进行分类管理。在添加参数分组时，可进行如下配置：
| 名称 | 描述 | 示例 |
|---|---|---|
| Name | 分组名称 | 如，控制参数 |
| Description | 分组描述 | 如，控制系统参数 |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
选中分组，并点击“删除”，即可删除当前分组。
添加、编辑、删除系统参数
鼠标单击选定某一参数分组，然后点击“添加参数”，即可在该分组下添加参数。选中某一参数，并点击“删除”，即可删除当前参数。在添加参数时可以选择不同的参数类型，包括实数型（Real）、整型(Integer)、字典类型(Choice)、文本类型（Text）、类引脚型（PinLike）五种类型。默认（Legency）类型只用于兼容旧版全局参数，无法新建该类型参数。
不同参数类型的详细配置方法如下所示：
1. 实数型
实数型参数配置如下所示：
| 名称 | 描述 | 示例 |
|---|---|---|
| Key | 参数名称 | 如，Ra |
| Parameter Type | Real | 实数类型选“Real” |
| Value | 填入参数页的参数值，输入非实数会报错 | 如，3.14159 |
| Description | 参数描述 | 如，电阻a的阻值 |
| Unit | 参数单位 | 如，Ω |
| Min | 参数下限，Value值小于下限报错 | 如，0 |
| Max | 参数上限，Value值大于上限报错 | 如，1e9 |
| Help | 参数帮助文字 | 如，电阻阻值 |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
点击应用后，在右侧系统参数/变量栏的显示如下图所示(该例中参数分组的Description为实数型参数示例)：
2. 整数型
整数型参数配置如下所示：
| 名称 | 描述 | 示例 |
|---|---|---|
| Key | 参数名称 | 如，N |
| Parameter Type | Integer | 整数型选“Integer” |
| Value | 填入参数页的参数值，输入非整数会报错 | 如，60 |
| Description | 参数描述 | 如，MMC上桥臂模块数 |
| Min | 参数下限，Value值小于下限报错 | 如，1 |
| Max | 参数上限，Value值大于上限报错 | 如，10000 |
| Help | 参数帮助 | 如，上桥臂模块数 |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
点击应用后，在右侧系统参数/变量栏的显示如下图所示(该例中参数分组的Description为整数型参数示例)：
3. 选择类型
选择类型参数配置如下所示：
| 名称 | 描述 | 示例 |
|---|---|---|
| Key | 参数名称 | 如，Control |
| Parameter Type | Choice | 选择类型选“Choice” |
| Value | 填入参数页的参数值 | 如，0 |
| Description | 参数描述 | 如，控制类型选择 |
| Choice | 点击可打开选择键值配置窗口，输入键值及描述 | 如，键值0对应PV控制,键值1对应PQ控制 |
| Help | 参数帮助 | 如，控制类型 |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
选择键值配置窗口如下图所示：
点击应用后，在右侧系统参数/变量栏的显示如下图所示(该例中参数分组的Description为选择类型参数示例)：
4. 文本类型
文本类型参数配置如下所示：
| 名称 | 描述 | 示例 |
|---|---|---|
| Key | 参数名称 | 如，Name |
| Parameter Type | Text | 文本类型选“Text” |
| Value | 填入参数页的参数值 | 如，限幅器 |
| Description | 参数描述 | 如，自定义元件名称 |
| Help | 参数帮助 | 如，元件名称 |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
| Regex | ||
| RegexErrorMessage | ||
点击应用后，在右侧系统参数/变量栏的显示如下图所示(该例中参数分组的Description为文本类型参数示例)：
5. PinLike类型
通过配置PinLike类型参数可实现系统的虚拟输入输出引脚。PinLike类型参数配置如下所示：
| 名称 | 描述 | 示例 |
|---|---|---|
| Key | 参数名称 | 如，A |
| Parameter Type | PinLike | PinLike型选“PinLike” |
| Value | 填入参数页的参数值，输入类型填填写以@开头的字符串，输出类型填写以#开头的字符串 | 如，@IN。或如，#OUT |
| Description | 参数描述 | 如，启动输入信号。或如，量测输出信号 |
| Help | 参数帮助 | 如，输入以@开头的信号名。或如，输入以#开头的信号名 |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
| Dim X | 所连接虚拟引脚的维度，行数 | 如，1 |
| Dim Y | 所连接虚拟引脚的维度，列数 | 如，1 |
| Connection Type | 连接类型“输入”或“输出” | 如，Input。或如，Output |
| DataType | 数据类型，目前默认只支持Real | 如，Real |

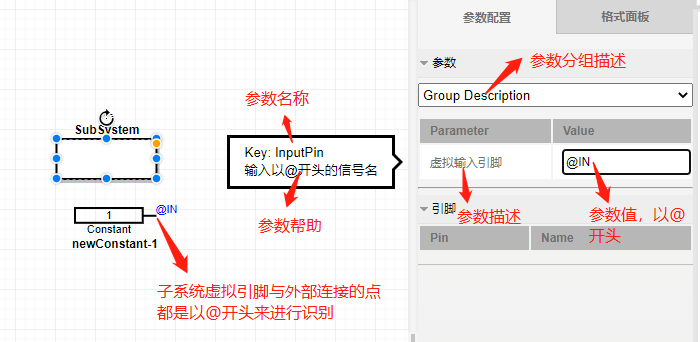

例1:需要给子系统(SubSystem)配置一个虚拟的输入引脚，填写Key为InputPin、Parameter Type为PinLike、Value为@IN、Description为虚拟输入引脚、Help为输入以@开头的信号名、Condition为ture、Dim X为1、Dim Y为1、Connection Type为Input、DataType为Real。此时上级系统(Main)中的子系统参数页及参数输入方法如下图所示：
在子系统(SubSystem)内，使用该虚拟输入引脚的方法如下图所示：
例2:需要给子系统(SubSystem)配置一个虚拟的输出引脚，填写Key为OutputPin、Parameter Type为PinLike、Value为@OUT、Description为虚拟输出引脚、Help为输入以#开头的信号名、Condition为ture、Dim X为1、Dim Y为1、Connection Type为Output、DataType为Real。此时上级系统(Main)中的子系统参数页及参数输处方法如下图所示：
在子系统(SubSystem)内，使用该虚拟输入引脚的方法如下图所示：
总结来说，系统端口元件给系统提供了与外部电路连接的实体引脚，而PinLike参数提供了与外部电路连接的虚拟引脚。
6. Legency类型
Legency类型参数是为了兼容老版本全局参数而设计的参数类型，其配置如下所示：
| 名称 | 描述 | 示例 |
|---|---|---|
| Key | 参数名称 | 如，A |
| Parameter Type | Legency | Legency型选“Legency” |
| Value | 填入参数页的参数值，为real类型数 | 如，100.0 |
| Description | 参数描述 | $A |
| Help | 参数帮助 | 如，变量A |
| Condition | 参数显示的条件，可输入逻辑表达式 | 如, ture |
点击应用后，在右侧系统参数/变量栏的显示如下图所示：
系统变量编辑方法
系统变量的编辑方法与系统参数相同。需要注意的是：系统参数可以由上级系统传入，而系统变量只能作用于本系统。
