STEAM_TUR_1
元件帮助 控制IEEE Std.-原动机及调速器
基本描述
参数列表
Hp Turbine: Contributions
| 参数名 | 单位 | 备注 | 类型 | 描述 |
|---|---|---|---|---|
| K1 Fraction | p.u. | 比例参数K1 | 实数（常量） | |
| K3 Fraction | p.u. | 比例参数K3 | 实数（常量） | |
| K5 Fraction | p.u. | 比例参数K5 | 实数（常量） | |
| K7 Fraction | p.u. | 比例参数K7 | 实数（常量） |
Lp Turbine: Contributions
| 参数名 | 单位 | 备注 | 类型 | 描述 |
|---|---|---|---|---|
| K2 Fraction | p.u. | 比例参数K2 | 实数（常量） | |
| K4 Fraction | p.u. | 比例参数K4 | 实数（常量） | |
| K6 Fraction | p.u. | 比例参数K6 | 实数（常量） | |
| K8 Fraction | p.u. | 比例参数K8 | 实数（常量） |
Time Constants
| 参数名 | 单位 | 备注 | 类型 | 描述 |
|---|---|---|---|---|
| [T4] Steam Chest Time Constant | s | 蒸汽箱时间常数 | 实数（常量） | |
| [T5] Reheater Time Constant | s | 再热器时间常数 | 实数（常量） | |
| [T6] Reheater/Cross-over Time Constant | s | 再热器/交叉时间常数 | 实数（常量） | |
| [T7] Cross-over Time Constant | s | 交叉时间常数 | 实数（常量） |
端口列表
| 端口名 | 数据维数 | 描述 |
|---|---|---|
| Cv | 1×1 | |
| w | 1×1 | |
| wref | 1×1 | |
| Pm0 | 1×1 | |
| L2N | 1×1 | |
| Cv0 | 1×1 | |
| Tm1 | 1×1 | |
| Tm2 | 1×1 | |
| Tm | 1×1 |
使用说明

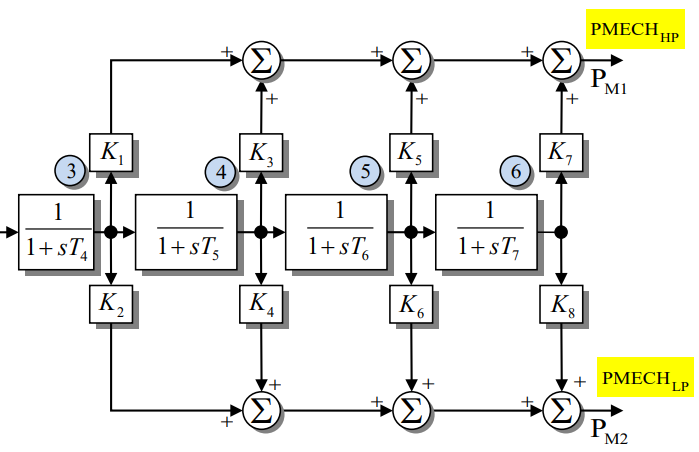

IEEE的STEAM_TUR1原动机控制框图如下所示。
